一、彈簧微啟式安全閥參數：

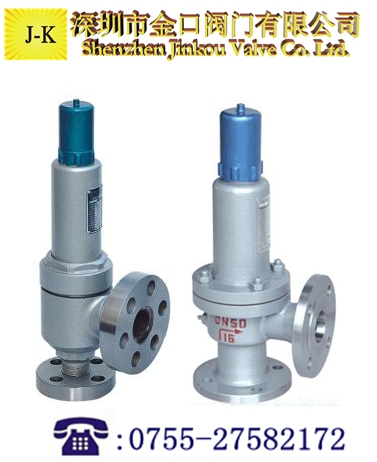

產品名稱：	微啟式安全閥
產品型號：	A41H
產品口徑：	DN15~200
產品壓力：	0.6~10.0Mpa
產品材質：	鑄鋼、不銹鋼、合金鋼等

二、彈簧微啟式安全閥描述：
微啟式安全閥是一種安全保護用閥，它的啟閉件受外力作用下處于常閉狀態，當設備或管道內的介質壓力升高，超過規定值時自動開啟，通過向系統外排放介質來防止管道或設備內介質壓力超過規定數值。區別于全啟式安全閥，微啟式安全閥的開啟行程高度為：≤0.05d0（最小排放喉部口徑）

三、彈簧微啟式安全閥原理：

微啟式安全閥按結構形式來分，要分為垂錘式、杠桿式、彈簧式和先導式(脈沖式)；按閥體構造來分，可分為封閉式和不封閉式兩種。封閉式安全閥即排除的介質不外泄，全部沿著出口排泄到指定地點，一般用在有毒和腐蝕性介質中。對于空氣和蒸汽用安全閥，多采用不封閉式安全閥。對于安全閥產品的選用，應按實際密封壓力來確定。對于彈簧式安全閥，在一種公稱壓力(PN)范圍內，具有幾種工作壓力級的彈簧，訂貨時除注明安全閥型號、名稱、介質和溫度外，尚應注明閥體密封壓力，否則按最大密封壓力供貨。

四、彈簧微啟式安全閥型號參數：

型 號	公稱		主要結構尺寸(mm)					閥體  材料	簡要性能		備注
	通徑  DN(mm)	壓力  PN(Mpa)	D	D1	L	L1	H		適用溫度℃	適用介質
A41H-16C	65	1.6						鑄鋼	≤300	油品、空氣、水
"	80	"	195	195	160	135	385	"	"	"
"	100	"	215	215	170	160	525	"	"	"
"	150	"	285	285	250	210	720	"	"	"
"	200	"	340	340	290	310	777	"	"	"
A41H-125	25	2.5						鑄鋼	≤300	油品、空氣、水
"	32	"	135	135	115	100	266	"	"	"
"	40	"	145	145	120	105	318	"	"	"
"	50	"	160	160	130	115	350	"	"	"
"	65	"						"	"	"
"	80	"	195	195	160	135	570	"	"	"
"	100	"	230	215	170	160	580	"	"	"
A41H-25	150	"						"	"	"
"	200	"						"	"	"
A41H-40	25	4.0						鑄鋼	≤300	油品、空氣、水
"	32	"	135	135	115	100	266	"	"	"
"	40	"	145	145	120	105	318	"	"	"
"	50	"	160	160	130	115	350	"	"	"
"	65	"						"	"	"
"	80	"	195	195	160	135	570	"	"	"
"	100	"	235	220	170	160	585	"	"	"
"	150	"						"	"	"
"	200	"						"	"	"
SA41H-16C	25	1.6	115	45	55	86	200	鑄鋼	≤300	空氣、水等	出口：G1"
SA41H-25	25	2.5	115	45	55	86	200	"	"	"	"
SA41H-40	25	4.0	115	45	55	86	200	"	"	"	"
SA41H-64	25	6.4	115	45	55	86	200	"	"	"	"
SA41Y-160	15	16.0	95	95	95	100	238	鍛鋼	≤200	油品、氮氫氣
"	20	"						"	"	"
"	25	"						"	"	"
"	32	"	110	165	130	135	310	"	"	"	do12、14、16
SA41Y-320	15	32.0	105	115	95	100	238	"	"	"
"	20	"	110	115	95	100	238	"	"	"
"	25	"						"	"	"
"	32	"	135	165	130	135	334	"	"	"	do12、14、16
SA41Y-500	15	50.0	105	115	95	100	222	"	"	"
"	20	"						"	"	"
"	25	"						"	"	"

A47H-16C	40	1.6	150	150	120	110	360	鑄鋼	≤350	蒸氣、水、空氣
"	50	"	160	160	135	120	380	"	"	"
"	65	"						"	"	"
"	80	"	200	200	170	135	405	"	"	"
"	100	"	215	215	170	160	580	"	"	"
"	150	"	285	285	250	210	729	"	"	"
"	200	"	340	340	290	310	834	"	"	"
A47H-25	40	2.5	150	150	120	110	360	"	"	"
"	50	"	160	160	130	115	380	"	"	"
"	65	"						"	"	"
	80	"	195	195	160	135	620	"	"	"
	100	"	230	215	170	160	582	"	"	"
A47H-40	40	4	150	150	120	110	360	"	"	"
	50	"	160	160	130	115	370	"	"	"
	65	"						"	"	"
	80	"	195	195	160	135	620	"	"	"
	100	"	235	220	170	160	650	"	"	"

五、安裝
微啟式安全閥的安裝和維護應注意以下事項：
各種安全閥都應垂直安裝。
安全閥出口處應無阻力，避免產生受壓現象。
安全閥在安裝前應專門測試，并檢查其官密封性。
對使用中的安全閥應作定期檢查。
安全閥安裝應符合下列要求：
（l）額定蒸發量大于0.5t/h的鍋爐，至少裝設兩個安全閥：額定蒸發量小于或等于0.5t/h的鍋爐，至少裝一個安全閥。可分
式省煤器出口處、蒸汽過熱器出口處都必須裝設安全閥。
（2）安全閥應垂直安裝在鍋商、集箱的最高位置。在安全閥和鍋筒或集箱之間，不得裝有取用蒸汽的出口管和閥門。
（3）微啟式安全閥要有防止重錘自行移動的裝置和限制杠桿越軌的導架，彈簧式安全閥要有提升手把和防止隨便擰動調整螺釘的裝置。
（4）對于額定蒸汽壓力小于或等于3.82MPa的鍋爐，安全閥喉徑不應小于25mm：對于額定蒸汽壓力大于3.82MPa的鍋爐，安全閥喉徑不應小于20mm。
（5）安全閥與鍋爐的連接管，其截面積應不小于安全閥的進口截面積。如果幾個安全閥共同裝設在一根與鍋筒直接相連的短管上，短管的通路截面積應不步于所有安全閥排汽面積的1.25倍。
（6）安全閥一般應裝設排汽管，排汽管應直通安全地點，并有足夠的截面積，保證排汽暢通。安全閥排氣管底部應裝腔 作勢有接到安全地點的疏水管，在排氣管和疏水管上都不允許裝設閥門。
