本系列角坐閥是本公司最新引進國外生產技術，結合現代化工業應用研發而成的新一代氣動角座閥。它廣泛用于食品和化學過程，滅菌機，高壓消毒器，干洗機，啤酒生產線。與傳統角座閥相比。
它具有以下新特點：
1、可視位置指示：可接限位開關或緊急手動裝置。
2、容易安裝：氣動頭可旋轉360 o。可方便地安裝一到二個限位開關。
3、先進的氣動控制器：加厚工程塑料外殼，安全可靠。低磨損的活塞結構，容量大 而低耗氣量。內部元件自潤滑，免維護。
4、具有多種控制方式：常開、常閉、雙動。
5、要求更小的氣動執行器：流體從閥桿上方流入時，可選更小的控制頭。
6、容易連接：MAMUR標準連接，嵌入式金屬接頭。
7、長壽命導桿：閥桿契形特氟隆（PTEE）密封，避免贓物導入。自潤滑，免維 護。閥桿經特別處理以確保最佳固定，并能自動校正位置。
8、無水錘作用，流體從閥桿下方流入時，水錘（水沖擊力）被吸收。
9、先進的閥體機構：流量比普通角座大30%，體積更小，流體流態更優。不銹鋼 316閥體，特氟隆密封，耐高溫，耐腐蝕。壽命高達七百萬次。
內螺紋Y型氣動角座閥概述：
外部先導角座閥 , 溢流口與滑塊間有自調節密封壓蓋 , 閥體角座結構可實現較大 流量 , 特別是與普通截止閥相比時。
|
技術參數
|
選取
|
|
壓力范圍 ： 0-16bar
介質溫度： -10 ℃ ~+180 ℃
環境溫度： -10 ℃ ~+60 ℃
閥體材料：不銹鋼
密封材料：聚四氟乙烯
執行機構外殼：聚酰按
控制氣體：中性氣體，空氣
焊接接口： ISO4200
|
控制功能：常開
PPS 執行機構外殼適用于環境溫度 +5 ℃ ~+130 ℃
無復位彈簧雙作用執行機構
三夾式連接
電子式位置反饋
獨立可調行程極限，適于高低流量
手動應爭開關
先導閥適用的 Namur 適配器
|

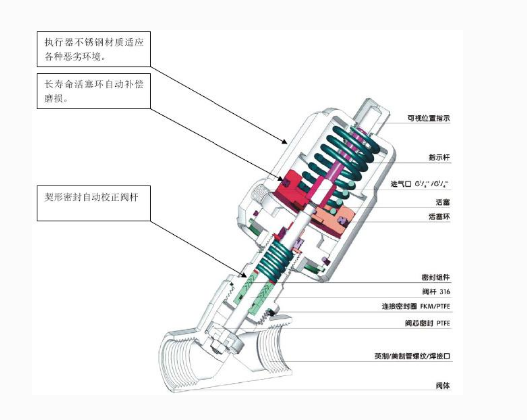

內螺紋Y型氣動角座閥剖視圖：
內螺紋Y型氣動角座閥主要參數：
|
接口 C. （英寸）
|
內孔（ mm ）
|
Kv 值（ m3/h ）
|
最大工作壓力（ bar ）
|
要求最小控制壓力（ bar ）
|
執行器尺寸
（ф mm ）
|
流向
|
控制功能
|
|
螺紋
|
焊接
|
螺紋
|
焊接
|
|
G3/8
G1/2
G1/4
G1
G1-1/4
G2-1/2
G2
G2-1/4
|
13.0
13.0
20.0
25.0
32.0
40.0
50.0
65.0
|
3.7
4.2
8.0
19.0
27.5
42.0
55.0
90.0
|
15.0
16.0
11.0
11.0
15.0
12.5
10.0
5.2
|
- -
16.0
11.0
11.0
15.0
10.0
7.2
- -
|
4.0
3.9
3.9
4.2
5.0
4.4
3.2
3.2
|
40
50
50
63
80
100
125
125
|
- -
50
50
63
80
80
100
- -
|
閥座下方
閥座下方
閥座下方
閥座下方
閥座下方
閥座下方
閥座下方
閥座下方
|
|
維修保養
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
量小可支持貨到付款。量大須簽訂合同，買家必須支付30%-100%的預付款。如果貨到?jīng)]有按合同支付余款將會負法律責任。如果是貨物出現問題本廠會退還全部貨款！希望廣大客戶多多支持。
售后服務
感謝您選購本公司閥門產品，本公司產品質量保證，價格合理，貨到快捷，售后到位。本
產品嚴格按照ISO9001國家質量體系標準進行質量控制。質量問題三個月包換，保修一年.
