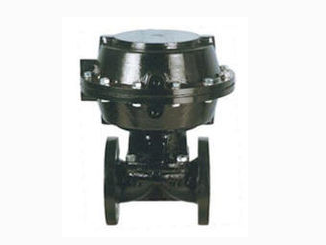

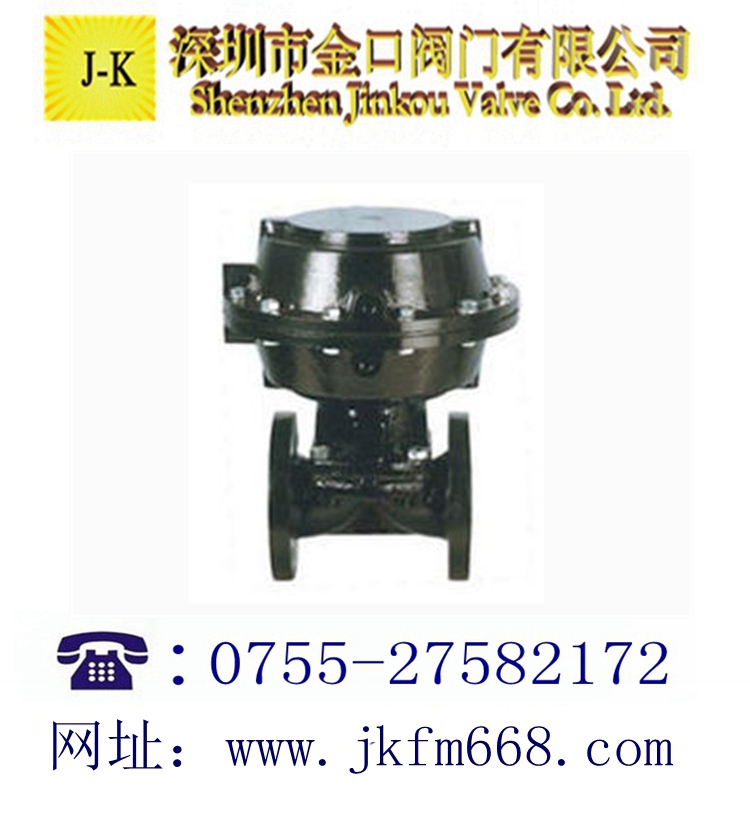

EG641W/J/FS英標氣動襯膠隔膜閥（往復式）
英標氣動襯膠隔膜閥主要零件的材料：
|
零件名稱
|
閥體
|
氣缸、氣缸蓋
|
閥桿
|
隔膜、薄膜
|
薄膜壓板
|
|
材料
|
HT200
|
35
|
35
|
氟丁橡膠、氟塑料
|
Q235-A
|
英標氣動襯膠隔膜閥規格：
|
型號
|
公稱通徑 Dn(mm)
|
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
|
EG641W/J/FS-6
|
|
|
|
|
|
|
|
|
|
|
。
|
|
EG641W/J/FS-10
|
|
|
|
|
|
。
|
。
|
。
|
。
|
。
|
|
|
EG641W/J/FS-16
|
。
|
。
|
。
|
。
|
。
|
|
|
|
|
|
|
1、設計與制造按：GB12239或BS5156 2、結構長度按：GB12221或BS5156
3、法蘭連接尺寸按：GB4216.4或BS4504 4、試驗與檢驗按：GB/T13927或BS5156

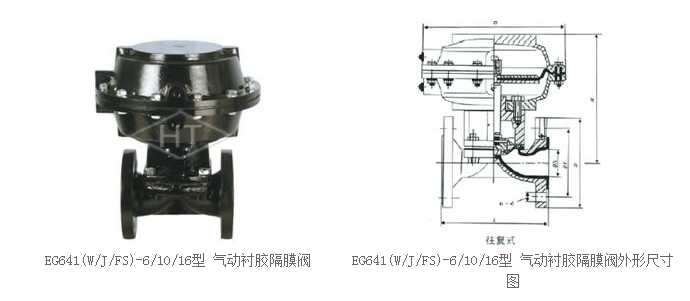

英標氣動襯膠隔膜閥結構圖：
英標氣動襯膠隔膜閥性能規范:
|
型號
|
公稱壓力 PN（MPa）
|
試驗壓力PS（MPa）
|
適用介質
|
工作溫度 （℃）
|
|
殼體試驗
|
密封試驗
|
|
EG641W/J/FS-6
|
0.6
|
0.9
|
0.66
|
W.非腐蝕性流體J．一般腐蝕性流體 FS。強酸、堿及各種有機溶劑 （熔融堿金屬及無素氟除外）
|
≤100 ≤85 ≤150
|
|
EG641W/J/FS-10
|
1.0
|
1.5
|
1.1
|
|
EG641W/J/FS-16
|
1.6
|
2.4
|
1.76
|
英標氣動襯膠隔膜閥外形尺寸、連接尺寸及質量:
|
型號
|
公稱通徑 DN(mm)
|
尺 寸
|
氣 動 裝 置
|
質量 ㎏
|
|
|
L
|
D1
|
D
|
n-d
|
H
|
B
|
代號 ES
|
耗氣量 Cn3
|
氣源壓力 MPa
|
氣源 接頭 in
|
|
|
|
|
J型
|
W型
|
|
|
EG641W/J/FS-16
|
20
|
121
|
117
|
75
|
105
|
4-13.5
|
136
|
168
|
54
|
163.87
|
0.3
|
1/8
|
5
|
|
|
25
|
131
|
127
|
85
|
115
|
4-13.5
|
144
|
168
|
54
|
196.65
|
0.3～0.4
|
1/8
|
6.2
|
|
|
32
|
150
|
146
|
100
|
140
|
4-17.5
|
209
|
260
|
55
|
229.4
|
0.3～0.4
|
1/8
|
7
|
|
|
40
|
163
|
159
|
110
|
150
|
4-17.5
|
227
|
260
|
55
|
1458.7
|
0.3～0.4
|
1 1/4
|
13
|
|
|
50
|
194
|
190
|
125
|
165
|
4-17.5
|
231
|
260
|
55
|
3162.7
|
0.3～0.4
|
1 1/4
|
23
|
|
維修保養:
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
