排污閥結構原理:
快速 Z44H排污閥是直接依靠介質壓力產生的作用力來幫助作用于閥瓣上的機械 荷密封的，作用在閥瓣上的機械載荷主要是來自壓縮彈簧，這種幾乎是固定的機械 載荷。雖然對于壓縮彈簧，加載的排污閥可以通過調整彈簧力來達到良好密封，但 密封壓差必須足夠強，以保證足夠的密封力，從而在閥正常運行時達到密封。密封 壓差還應小于啟閉壓差，以確保開啟靈活。
快速排污閥采用主要標準:
▲ 1、結構長度按JB/T6900-93的規定。
▲ 2、標志按GB/T12220-1989的規定。
▲ 3、壓縮彈簧按GB/T1239.2的規定。
▲ 4、壓力--溫度等級按GB9131的規定。
▲ 5、Z44H排污閥法蘭尺寸按JB79-59的規定。
▲ 6、檢驗和試驗按GB/T13927-1992的規定。
▲ 7、 設計制造按GB/T12237-1989的規定。
P48H、Z44H快速排污閥結構特點：
1、閥體與閥蓋采用夾箍式連接，結構緊湊，拆卸方便，便于安裝，支管為焊接連接。
2、采用壓力自緊式密封結構，密封圈由成型的石棉盤根制成，介質壓力越高、密封性越好。
3、介質由支管流入向下排污。
4、閥瓣為活塞式結構，并進行滲硼處理。耐腐蝕，抗沖蝕。使用壽命長。
P48H、Z44H快速排污閥主要性能規范：
|
型 號
|
公稱壓力
|
試驗壓力Ps（MPa）
|
適用介質
|
適用溫度（℃）
|
|
Z/P44 48H-16C
|
1.6
|
2.4
|
1.8
|
水、蒸汽
|
≤250
|
|
Z/P44 48H-16
|
|
Z/P44 48H-25C
|
2.5
|
3.8
|
2.8
|
≤425
|
|
Z/P44 48H-25
|
|
Z/P44 48H-40C
|
4
|
6
|
4.4
|
≤250
|
|
Z/P44 48H-40
|
P48H、Z44H快速排污閥主要零件材料：
|
零件名稱
|
閥體、閥蓋
|
閥座、閘板
|
閥 桿
|
齒輪軸
|
填 料
|
墊 片
|
扳 手
|
|
材料
|
鑄鋼
|
鉻不銹鋼
|
鉻不銹鋼
|
鉻不銹鋼
|
油浸石墨 石棉盤根
|
橡膠石 棉板
|
球墨 鑄鐵
|

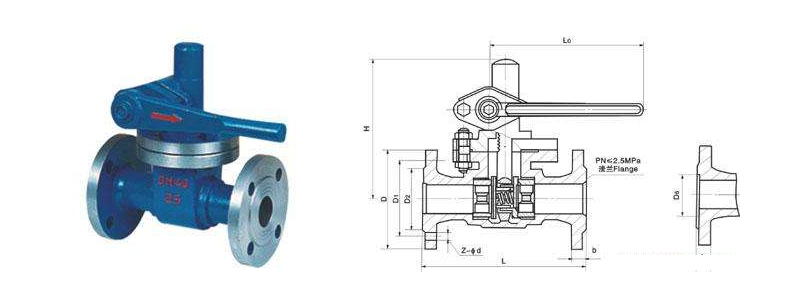

P48H、Z44H快速排污閥主要外形尺寸：
|
型號
|
公稱壓力 PN(mm)
|
公稱通徑 DN(mm)
|
尺寸(mm)
|
閥體材料
|
簡要性能
|
|
L
|
D
|
D1
|
D2
|
D6
|
b
|
z-d
|
H
|
L0
|
℃
|
適用介質
|
|
排污閥
Z44H
P48H
|
1.6
|
25
|
160
|
115
|
85
|
65
|
-
|
14
|
4-14
|
160
|
180
|
灰鑄鐵 球墨鑄鐵 碳鋼
|
≤200 ≤250 ≤425
|
水蒸汽
|
|
32
|
180
|
135
|
100
|
78
|
-
|
16
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
16
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
16
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
18
|
4-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
20
|
8-18
|
280
|
350
|
|
100
|
350
|
215
|
180
|
155
|
-
|
20
|
8-18
|
400
|
500
|
|
2.5
|
25
|
160
|
115
|
85
|
65
|
-
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
-
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
-
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
-
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
-
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
-
|
22
|
8-18
|
280
|
350
|
|
100
|
350
|
230
|
190
|
160
|
-
|
24
|
8-23
|
400
|
500
|
|
4.0
|
25
|
160
|
115
|
85
|
65
|
58
|
16
|
4-14
|
160
|
180
|
|
32
|
180
|
135
|
100
|
78
|
66
|
18
|
4-18
|
180
|
200
|
|
40
|
230
|
145
|
110
|
85
|
76
|
18
|
4-18
|
220
|
220
|
|
50
|
250
|
160
|
125
|
100
|
88
|
20
|
4-18
|
230
|
240
|
|
65
|
265
|
180
|
145
|
120
|
110
|
22
|
8-18
|
250
|
280
|
|
80
|
280
|
195
|
160
|
135
|
121
|
22
|
8-18
|
280
|
350
|
維修保養：
1、閥門應存干燥通風的室內，通路兩端須密封。
2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
3、安裝后，應定期進行檢查，主要檢查項目:
(1)密封面磨損情況。
(2)閥桿和閥桿螺母的梯形螺紋磨損情況。
(3)填料是否過時失效，如有損壞應及時更換。
(4)閥門檢修裝配后，應進行密封性能試驗。
