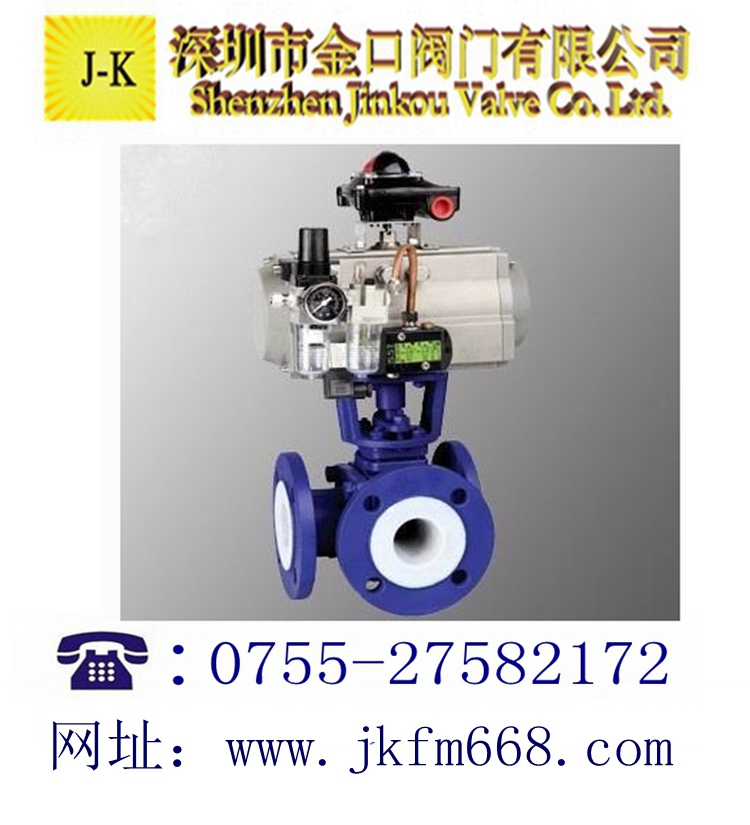

氣動襯氟三通球閥產品說明：
  氣動襯氟三通球閥采用了氟塑料作為球閥的內襯，并配之以新型的帶桿球體結構，   再加上其獨特的彈性唇式密封座結構，使其具有普通球閥的各項優點，能在大壓差   和較大的溫差變化范圍內具有高密封性能和低操作扭矩�？勺鏖_關或調節之用，本   產品適用于各種工業管道中液體和氣體的輸送（包括蒸氣），在各種酸、堿、鹽類   等強腐蝕性介質中均能很好地工作。

  氣動襯氟三通球閥特點：

  1、采用FEP襯里層的球閥,具有極高的化學穩定性,可以適用除“熔融堿金屬和元素     氟"，以外其它任何強腐蝕性質

  2、采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于     管路系統的通球掃線和管路維護

  3、啟閉件球件與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖出承壓件     內的可能性，從根本上保證了工程中的使用安全性

  4、結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工       藝，使密封面致密度良好，加之人字環形PTFE填料組合，使襯氟球閥達到零泄漏。

  氣動襯氟三通球閥參數：

公稱通徑	DN15-DN300	執行器型號	AT系列單雙作用執行器
公稱壓力(MPa)	PN1.01.6 MPa	供氣壓力	0.4～0.7MPa
閥體形式	兩段式閥體(浮動球體、固定球體)	氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
連接形式	法蘭式	環境溫度	-30～+70℃
閥芯形式	"O"型球形閥芯	作用形式	單作用執行機構、雙作用執行機構
密封填料	聚四氟乙烯(PTFE)	可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等
流量特性	近似快開型	采用新型氣動執行器，有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠。 1、齒輪式雙活塞，輸出力矩大，體積小。 2、氣缸選用鋁金材料，重量輕、外形美觀。 3、可在頂部、底部安裝手動操作機構。 4、齒條式連接可調節開啟角度、額定流量。 5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。 6、IS05211標準連接為產品的安裝更換提供了方便。 7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
動作范圍	0～90°
泄露量Q	軟密封：零泄漏
適用溫度	PTFE≤180℃
基本誤差	帶定位器：小于全行程的±2%
死區	帶定位器：小于全行程的2%
可調范圍	250：1
配置執行機構	AT系列單雙作用氣動執行器
配置執行機構	AT系列單雙作用氣動執行器
控制方式	開關兩位控制、4-20mA模擬量控制



  氣動襯氟三通球閥主要零件材料：

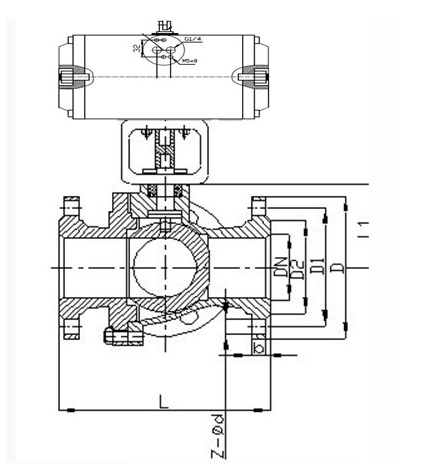

   氣動襯氟三通球閥結構圖：





維修保養:

 1、閥門應存干燥通風的室內，通路兩端須密封。

 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。

 3、安裝后，應定期進行檢查，主要檢查項目:

 (1)密封面磨損情況。

 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。

 (3)填料是否過時失效，如有損壞應及時更換。

 (4)閥門檢修裝配后，應進行密封性能試驗。
