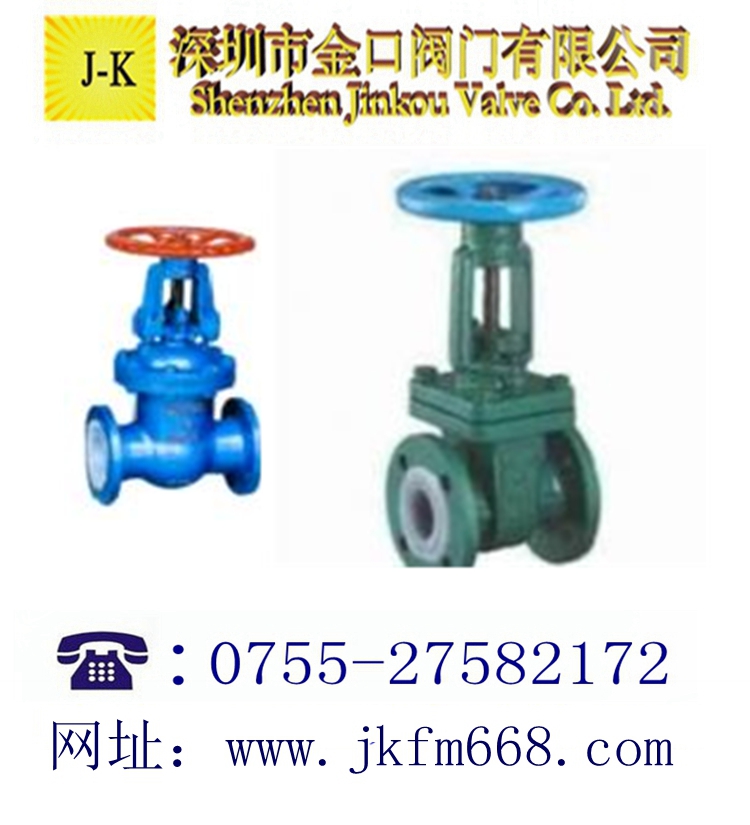

z41f46襯氟楔式閘閥
一、襯氟楔式閘閥設計規范:
遵循gb/t12234，api 6d，api 600標準
二、襯氟楔式閘閥驅動方式:
手動、電動、正齒輪、傘齒輪傳動
三、襯氟楔式閘閥 性能規范:
性能規范 設計規范 結構長度 連接法蘭 試驗與檢驗員 產品標識 供貨規范
gb/t 12234 （gb/t 12232) gb/t 12221 jb/t 78;jb/t 79
gb/t 13927 gb/t 12220 jb/t 7928
公稱壓力：pn1.0～1.6mpa 公稱通徑:dn15～500mm 襯里型式:全襯里型
四、襯氟楔式閘閥產品選型指南:
z g 5 4 1 f46- 16 c
閥體材料（表7-1）
公稱壓力：pn（1.6mpa)
密封材料：（表7-1)
結構形式：0-彈性閘板;1-剛性閘板
連接方式：4-法蘭式
傳動方式:5-傘齒輪傳動;6-氣動;7-液動;9-電動
設計規范：g-gb/t 12232;gb/t 12234
產品類型：z-閘閥
五、襯氟楔式閘閥 主要零部件材料表:
序號 零件名稱 灰鑄鐵 鑄鋼 不銹耐酸 鑄鋼 超低碳不銹耐酸 鑄鋼
z c p r pl
rl
1 閥體/閥蓋/閘板 ht250 wcb cf8 cf8m cf3 cf3m
2 閥桿 1cr13 2cr13 1cr18ni9ti 1cr18ni12mo2ti 00cr18ni10 00cr17ni14mo2
3 襯里/閥座 pctef(f3)、fep（f46）、pfa（可溶f4）、pp、po
4 填料壓蓋 wcb cf8 cf8m cf3 cf3m
5 填料 ptfe(f4) ptfe(f4) ptfe(f4)
6 活節螺栓 35 1cr17ni2 1cr17ni2
7 閥桿螺母 zcual10fe3 zcual10fe3 zcual10fe3
8 緊固螺栓 35 1cr17ni2 1cr18ni9ti
9 螺母 45 0cr18ni9 0cr18ni9
10 手柄 wcb wcb wcb
六、襯氟楔式閘閥產品零部件材料:
|
Z41F46 型 PN16、PN25 氟塑料襯里楔式閘閥零部件材料
|
|
|
型號
|
材料
|
|
|
閥體、閥蓋
|
閘板、閥桿
|
閥桿螺母
|
填料
|
手輪
|
|
|
Z41F46-16
|
灰鑄鐵襯氟塑料
|
碳素鋼襯氟塑料
|
球墨鑄鐵或鋁青銅
|
聚四氟乙烯
|
球墨鑄鐵
|
|
|
Z41F46-16C
|
鑄鋼
|
|
|
Z41F46-25
|
|
七、襯氟楔式閘閥 產品外形及結構尺寸:
|
Z41F46 型 PN16 氟塑料襯里楔式閘閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
45
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
70
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
90
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
150
|
|
Z41F46 型 PN25 氟塑料襯里楔式閘閥主要外形及結構尺寸（mm）
|
|
DN
|
L
|
D
|
D1
|
D2
|
b
|
z×Φd
|
H
|
H1
|
D0
|
重量/kg
|
|
40
|
240
|
145
|
110
|
85
|
16
|
4×Φ18
|
320
|
370
|
200
|
15
|
|
50
|
250
|
160
|
125
|
100
|
16
|
4×Φ18
|
350
|
405
|
200
|
20
|
|
65
|
270
|
180
|
145
|
120
|
18
|
4×Φ18
|
400
|
470
|
280
|
30
|
|
80
|
280
|
195
|
160
|
135
|
20
|
8×Φ18
|
460
|
560
|
280
|
38
|
|
100
|
300
|
215
|
180
|
155
|
20
|
8×Φ18
|
515
|
625
|
320
|
48
|
|
125
|
325
|
245
|
210
|
185
|
22
|
8×Φ18
|
570
|
690
|
360
|
76
|
|
150
|
350
|
280
|
240
|
210
|
24
|
8×Φ23
|
640
|
790
|
400
|
100
|
|
200
|
400
|
335
|
295
|
265
|
26
|
12×Φ23
|
700
|
910
|
450
|
165
|
