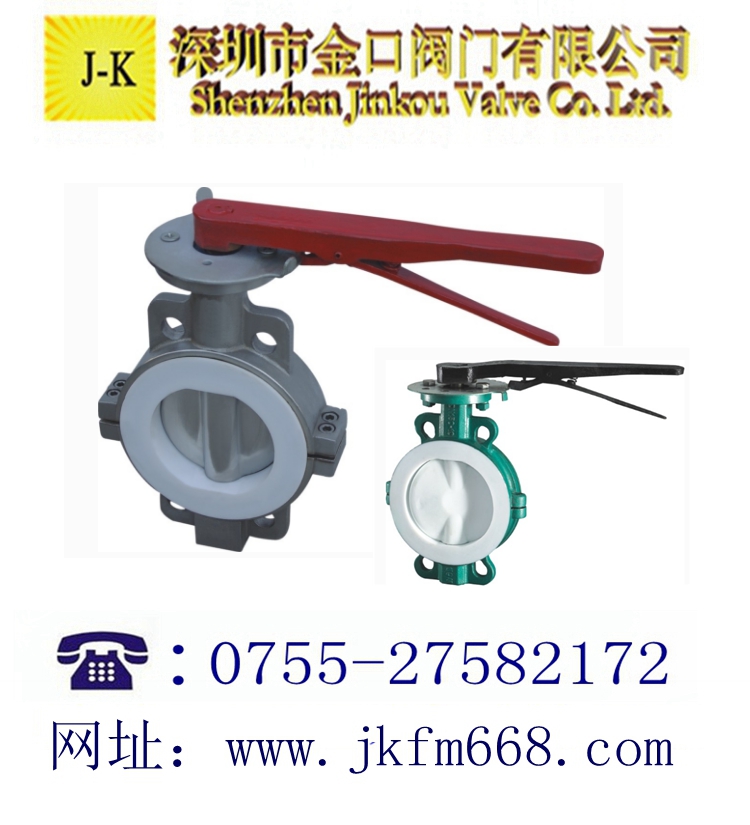

一、D71F手柄襯氟蝶閥特征：
D71F手柄襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，配以閥座基部 的 硅橡膠襯墊調節閥門的密封性能；該閥門操作輕便，嚴密的密封性能，超 長的 使用壽命；可作快速切斷或調節流量之用。適用于要求可靠密封和 良好調節特性的 場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座 之間的旋轉基面加氟橡膠來 控制；從而達到產品結構緊湊、外形美觀，工藝合理、性能可靠。保證閥軸不與腔 內流體介質接觸，更換閥軸時非常方便，閥門不需要拆離管道即可完成。
D71F手柄襯氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的 輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、 強堿、王水等具有強腐蝕性的介質。
二、手柄襯氟蝶閥特點及用途:
軟密封蝶閥通常用于溫度≤120℃，公稱直徑≤1.6Mpa的食品、醫藥、化工、石油、 輕紡、造紙等給排水、氣體管道上作調節流量和截斷流體的作用。其主要特點 為;1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。2、操作力矩小，操作方 便，省力靈巧。2、可任意位置安裝，維修方便。4、密封件可更換，密封性能可靠 達到雙向密封零泄漏、3、密材料耐老化、耐腐蝕，使用壽命長等特點。設計標準： GB/T12238-1989 法蘭連接尺寸:GB/T9113.1-2000:GB/T9115.1-2000:JB78
結構長 度：GB/T12221-1989 壓力試驗：GB/T13927-1992:GB/T9092-1999
三、手柄襯氟蝶閥剖視圖：
四、手柄襯氟蝶閥主要技術參數：
|
公稱通徑
|
DN(mm)
|
50～2000
|
|
公稱壓力
|
PN（Mpa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
殼體強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
1.76
|
|
適用介質
|
硫酸、氫氟酸、磷酸、氯氣、 強堿
|
|
驅動形式
|
手柄、渦輪、電動、氣動
|
五、手柄襯氟蝶閥主要零部件材料：
|
零件名稱
|
零件材料
|
|
閥體
|
灰鑄鐵、球墨鑄鐵、鑄鋼、襯各種橡膠、聚四氟乙烯等
|
|
蝶板
|
灰鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼、及特殊材料
|
|
密封圈
|
球墨鑄鐵、鑄鋼、合金鋼、不銹鋼
|
|
閥桿
|
45#、2Gr13、不銹鋼
|
|
填料
|
O型圈、柔性石墨
|
|
材料品種
|
氯丁橡膠
|
丁晴橡膠
|
乙丙橡膠
|
聚四氟乙烯橡膠
|
硅橡膠
|
氟橡膠
|
|
代號
|
(CR)X4
|
(NBR)X5
|
(EPDM)X3
|
(PTFE)F4
|
(SI)XI
|
(FPM)X7
|
|
耐最高溫度
|
99℃
|
93℃
|
135℃
|
180℃
|
180℃
|
200℃
|
|
耐最低溫度
|
-29℃
|
-23℃
|
-46℃
|
-20℃
|
-55℃
|
-23℃
|

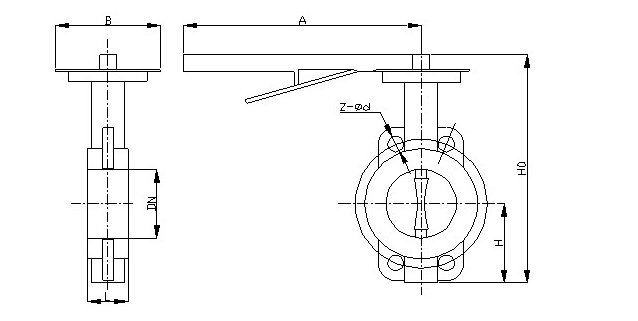

六、 手柄襯氟蝶閥結構圖:
七、D71F襯氟蝶閥主要外形和連接尺寸：
|
公稱通經
|
L
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
D
|
D1
|
D2
|
f
|
b
|
Z-φd
|
|
DN(mm)
|
NPS(inch)
|
PN1.0MPa
|
PN1.6MPa
|
|
40
|
3/2
|
33
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
145
|
110
|
85
|
3
|
18
|
4-φ18
|
|
50
|
2
|
43
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
160
|
125
|
100
|
3
|
20
|
4-φ18
|
|
65
|
5/2
|
46
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
180
|
145
|
120
|
3
|
20
|
4-φ18
|
|
80
|
3
|
46
|
195
|
160
|
135
|
3
|
22
|
4-φ18
|
195
|
160
|
135
|
3
|
22
|
8-φ18
|
|
100
|
4
|
52
|
215
|
180
|
155
|
3
|
22
|
8-φ18
|
215
|
180
|
155
|
3
|
24
|
8-φ18
|
|
125
|
5
|
56
|
245
|
210
|
185
|
3
|
24
|
8-φ18
|
245
|
210
|
185
|
3
|
26
|
8-φ18
|
|
150
|
6
|
56
|
280
|
240
|
210
|
3
|
24
|
8-φ23
|
280
|
240
|
210
|
3
|
28
|
8-φ18
|
|
200
|
8
|
60
|
335
|
295
|
265
|
3
|
26
|
8-φ23
|
335
|
295
|
265
|
3
|
30
|
12-φ23
|
|
250
|
10
|
68
|
390
|
350
|
320
|
3
|
28
|
12-φ23
|
405
|
355
|
320
|
3
|
32
|
12-φ25
|
|
300
|
12
|
78
|
440
|
400
|
368
|
3
|
28
|
12-φ23
|
460
|
410
|
375
|
4
|
34
|
12-φ25
|
|
350
|
14
|
78
|
500
|
460
|
428
|
4
|
30
|
16-φ23
|
520
|
470
|
435
|
4
|
38
|
16-φ25
|
|
400
|
16
|
102
|
565
|
515
|
482
|
4
|
32
|
16-φ25
|
580
|
525
|
485
|
4
|
40
|
16-φ30
|
|
450
|
18
|
114
|
615
|
565
|
532
|
4
|
32
|
20-φ25
|
640
|
585
|
545
|
4
|
44
|
20-φ30
|
|
500
|
20
|
127
|
670
|
620
|
585
|
4
|
34
|
20-φ25
|
705
|
650
|
608
|
4
|
46
|
20-φ34
|
|
600
|
24
|
154
|
780
|
725
|
685
|
5
|
36
|
20-φ30
|
840
|
770
|
718
|
5
|
54
|
20-φ41
|
|
700
|
28
|
165
|
895
|
840
|
800
|
5
|
40
|
24-φ30
|
910
|
840
|
788
|
5
|
54
|
24-φ41
|
|
800
|
32
|
190
|
1010
|
950
|
905
|
5
|
44
|
24-φ34
|
1020
|
950
|
898
|
5
|
54
|
24-φ41
|
|
900
|
36
|
203
|
1110
|
1050
|
1005
|
5
|
46
|
28-φ34
|
1120
|
1050
|
998
|
5
|
54
|
28-φ41
|
|
1000
|
40
|
216
|
1220
|
1160
|
1115
|
5
|
50
|
28-φ34
|
1255
|
1170
|
1110
|
5
|
60
|
28-φ48
|
|
1200
|
48
|
254
|
1450
|
1380
|
1325
|
5
|
56
|
32-φ41
|
|
|
|
|
|
|
