球閥安裝使用說明
一、使用范圍
球閥在管道上主要用于切斷、分配和改變介質流動方向。為延長球閥使用壽命，應作全開和全關使用。
二、產品主要技術參數：
①公稱壓力：1.6-6.4MPa
②適用穩定范圍：-20～232℃～350℃
③適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
④螺紋類型：G。NPT。BSPT。BSP。DI259/2999
三、安裝指南
1、管螺紋連接的球閥，安裝旋緊時，應使管子與閥體端面垂直，并板鉗該螺紋同側端的六角或八角部位，不應扳鉗另一端的六角或八角或其他部位，以免造成閥體變形或影響開啟。
2、內螺紋連接球閥，必須控制管端的外螺紋長度，以免管端螺紋過長，旋入時頂壓球閥內螺紋端面，造成閥體變形而影響密封性。
3、管螺紋連接的球閥與管端的螺紋相連接時，內螺紋可以是圓錐管螺紋，也可以是圓柱管螺紋，但外螺紋必須是圓錐管螺紋，否則會導致連接不緊而泄漏。
4、法蘭球閥上分度圓應與管道法蘭上分度圓尺寸一致方能相配，兩端管道中心應垂直于法蘭球閥法蘭面，否則會造成閥體扭曲而變形。
5、管螺紋連接的球閥安裝時，密封材料應清潔、干凈。
6、安裝時注意球閥手柄啟閉范圍內不能有障礙物，如墻、管子、連接螺母等。
7、球閥手柄與閥體方向平行時為開，垂直時為關。
8、介質應不含顆粒、腐蝕性氣體或液體。
9、PP-R管球閥安裝：
①、將閥體上連接螺母、PP-R管法蘭和O型密封圈分別拆下。
②、將拆下連接螺母按原方向套入PP-R管上。
③、將PP-R管法蘭和PP-R管用熱熔器熔合后結合，冷卻后將O型密封圈套入PP-R管法蘭臺階上，最后將連接螺母與閥體擰緊即可。
『一片式球閥』專業生產廠家,由本廠自主研發生產的【球閥】質量可靠、價格合理、售后服務完善。『一片式球閥』適用于各種輕重工業及樓宇管道。能恩品質，全球共享!【球閥】廣泛應用于：化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、給排水、市政、機械設備配套、電子工業，城建等領域。
【球閥】特點：（1）流體阻力小，全通徑的球閥基本沒有流阻。（2）結構簡單、體積小、重量輕。（3）緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。（4）操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。（5）維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。（6）在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。（7）適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。（8）由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

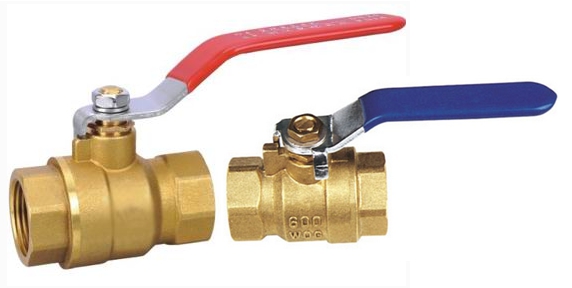

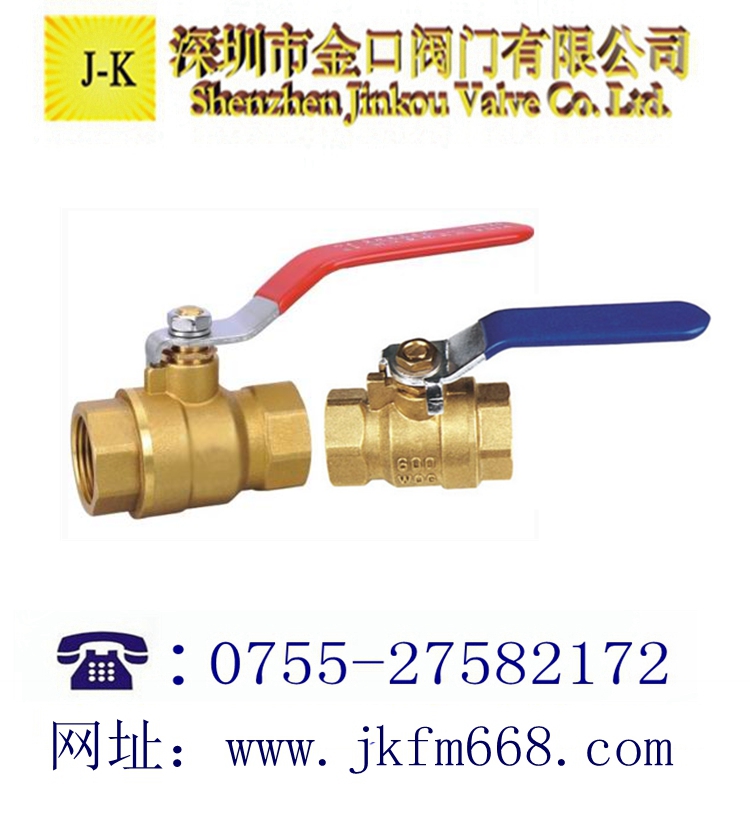

二片式球閥概述：
Q11F片式球閥和法蘭閘閥是同屬一個類型的閥門，球體繞閥體中心線作旋轉來達到開啟或關閉的一種閥門。在管路中主要用來做切斷、分配和改變介質的流動方向。【一片式內螺紋球閥】【二片式內螺紋球閥】【三片式內螺紋球閥】是近年來被廣泛采用的一種新型閥門，此閥一般水平安裝。
一片式球閥技術參數：
①公稱壓力：1.6-6.4MPa
②適用穩定范圍：-20～232℃～350℃
③適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
④螺紋類型：G。NPT。BSPT。BSP。DI259/2999
一片式球閥主要零部件材料：
|
零件名稱
|
材質
|
|
密封圈
|
聚四氟乙烯PTFE
|
|
球體
|
不銹鋼SS316
|
|
密封墊
|
聚四氟乙烯PTFE
|
|
閥蓋
|
不銹鋼SS316
|
|
閥體
|
不銹鋼CF8M
|
|
閥桿
|
不銹鋼SS316
|
|
止推墊圈
|
聚四氟乙烯PTFE
|
|
填料
|
聚四氟乙烯PTFE
|
|
填料壓蓋螺母
|
不銹鋼SS304
|
|
墊圈
|
不銹鋼SS304
|
|
閥桿螺母
|
不銹鋼SS304
|
|
手柄套
|
塑料PLASTIC
|
|
手柄
|
不銹鋼SS304
|
二片式球閥主要連接尺寸及重量：
|
SIZE
|
1/4"
|
3/8"
|
1/2"
|
3/4"
|
1"
|
1-1/4"
|
1-1/2"
|
2"
|
2-1/2"
|
3"
|
4"
|
|
D
|
11.6
|
12.7
|
15
|
20
|
25
|
32
|
38
|
50
|
65
|
80
|
100
|
|
L
|
55
|
55
|
65
|
75
|
88
|
102
|
110
|
125
|
162
|
189
|
260
|
|
H
|
50
|
50
|
60
|
64
|
71
|
78
|
86
|
95
|
130
|
148
|
180
|
|
E
|
100
|
100
|
130
|
130
|
165
|
165
|
190
|
190
|
250
|
250
|
280
|
【深圳金口閥門】擁有民用核安全設備設計和制造許可證、壓力容器和壓力管道元件特種設備制造許可證。通過了石油學會API6D、API609認證以及ISO9001質量管理體系、ISO10012測量管理體系、ISO14001環境管理體系、GB/T28001職業健康安全管理體系認證。
