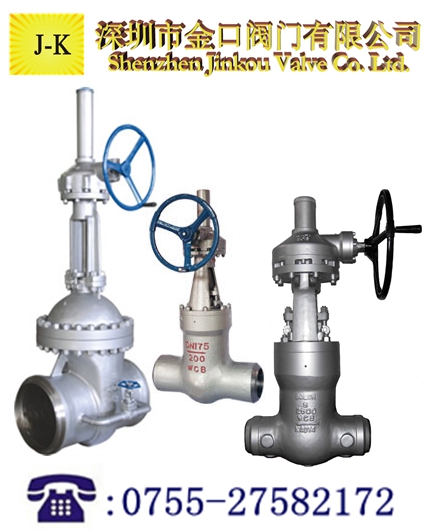

一、焊接式傘齒輪閘閥參數：

閘閥又稱閘板閥或閘門閥，應用最廣泛的一種閥門。它是通過閘板的升降來控制閥門的啟閉，閘板垂直于流體方向，改變閘板與閥座間相對位置即可改變通道大小。

二、焊接式傘齒輪閘閥具有以下優點：

1、流體阻力小 , 密封面受介質的忡刷和侵蝕小。

2、開閉較省力。

3、介質流向不受限制 , 不擾流、不降低壓力。

4、形體簡單 , 結構長度短，制造工藝性好，適用范圍廣。

三、用途：
安裝水、汽管道上，作啟閉裝置用。

四、結構簡述：

1. 支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。

2. 閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。

3. 閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。

4. 閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。

5. 壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。

五、安裝說明：

 1. 閥門安裝時必須垂直安裝在水平管道上， 介質可以從任何一側進入。管道沖洗干凈后， 才可安裝閥門。 2. 此閥在使用時，應全開或全關，不能作調節 閥使用。

主　要　外　型　尺　寸　和　連　接　尺　寸
型　　號	圖　號	公稱通徑 DN	主要外型尺寸(mm)			連　接　尺　寸（mm）
			長	寬	高	L	H	D	D1	D2	b	z-d
Z562Y－20	F1764	175	765	500	1590	750	1369	223	182	175
Z562Y－20	F1864	225	765	500	1590	750	1369	277	227	208
Z542H－10	F2144	250	650	500	1580	650	1080	500	313	313	60	12-41

六、焊接式傘齒輪閘閥維修保養
 1、閥門應存干燥通風的室內，通路兩端須密封。
 2、長期存放的閥門應定期檢查，清除污物，并在加工面上涂防銹油。
 3、安裝后，應定期進行檢查，主要檢查項目:
 (1)密封面磨損情況。
 (2)閥桿和閥桿螺母的梯形螺紋磨損情況。
 (3)填料是否過時失效，如有損壞應及時更換。
 (4)閥門檢修裝配后，應進行密封性能試驗。
