一、衛生級焊接蝶閥特點:
衛生級焊接蝶閥結構簡單、體積小、重量輕、材料耗用省，安裝尺寸小、而且驅動力矩小，操作簡便、迅速，并且還可同時具有良好的流量調節功能和關閉密封特性。
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、衛生級焊接蝶閥工作原理:
衛生級焊接蝶閥專用于乳制品、食品、制藥、啤酒、化妝品等工業領域。所有與介質接觸部份均為鏡面拋光。密封圈Ф25-Ф108使用范圍為兩種：三元乙丙(EPDM)、硅膠(SI ),Ф57以下為三元乙丙(EPDM) ；啟閉件往復回轉90°左右來開啟、關閉和調節流體通道的一種不銹鋼蝶閥。
衛生級焊接蝶閥在完全開啟時，具有較小的流阻，當開啟在大約°至70°之間時，又能進行靈敏的流量控制，因而在大口徑的調節領域，閥板的運動帶有擦拭性，因而可用于帶懸浮固定顆粒的介質，依據密封件的強度也可用于粉狀和顆粒狀介質。
三、衛生級焊接蝶閥用途:
衛生級焊接蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使閥門打開和維修快捷容易，使過程停機時間縮短。具有結構緊湊、裝拆方便等優點。衛生級焊接蝶閥應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合。
四、衛生級焊接蝶閥密封性能：
衛生級法蘭蝶閥屬中線不銹鋼軟密封蝶閥，其密封原理為，閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。不銹鋼蝶閥關閉時，衛生級法蘭蝶閥通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封

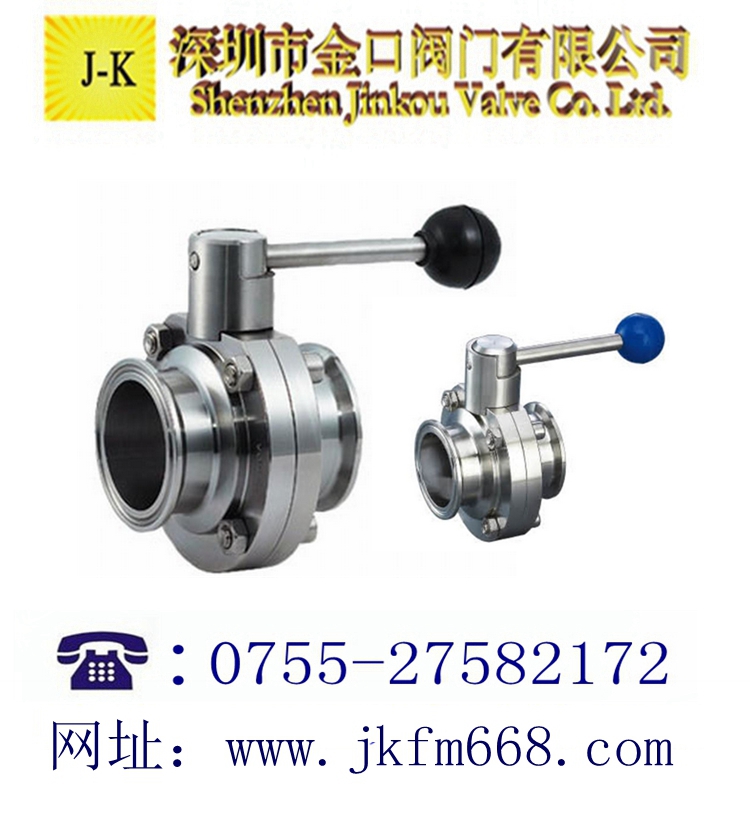

五、衛生級快裝蝶閥的密封：
衛生級快裝蝶閥屬中線不銹鋼軟密封蝶閥，其密封原理為，衛生級快裝蝶閥閥板加工時保證其密封面具有合適的表面粗造度值，合成橡膠閥座在模壓成型時形成密封面合適的表面粗糙值。不銹鋼蝶閥關閉時，通過閥板的轉動，閥板的外圓密封面擠壓合成橡膠閥座，使合成橡膠閥座產生彈性變形彈性力作為密封比壓保證閥門的密封.
六、衛生級快裝蝶閥的優點：
1、衛生級快裝蝶閥橡膠密封圈與閥板均采用進口件，保證了不銹鋼蝶閥的使用性能和使用
2、衛生級快裝蝶閥采用高精度數控車床精車閥體，保證了不銹鋼蝶閥可靠的互換性，免去了因更換橡膠而不能保證其使用性能的麻煩。
3、衛生級快裝蝶閥閥桿鑲裝尼龍軸套，減小了磨擦力因而開啟靈活輕松.鋼件均采用不銹鋼制作，橡膠采用食品橡膠，衛生質量高。
4、衛生級快裝蝶閥閥體通徑與管道內徑等徑，開啟時窄而呈流線型的閥板與流體方向一致，流量大而阻力小，無物料積聚手柄采用扳動式和拉動式，可承受較大操作力矩，不易扳斷。
5、衛生級快裝蝶閥開閉范圍為90度，可固定于每隔15度的位置上，具有可調性，且開閉迅速，操作方便。
6、衛生級快裝蝶閥閥體均采用可拆連接，結構簡單，維修方便。
7、衛生級快裝蝶閥造型輕巧美觀，表面光亮而不粘塵，無毛刺扎手。
8、衛生級快裝蝶閥經過嚴密的強度和密封試驗，保證質量。
9、衛生級快裝蝶閥抽樣進行不低于30000次的疲勞壽命試驗，保證了其使用壽命。
七、衛生級焊接蝶閥制造檢驗標準:
|
設計與制造
|
結構長度
|
法蘭尺寸
|
壓力-溫度
|
試驗-檢驗
|
|
GB/T2238-1989
|
GB/T12221-1989
|
GB/T9113.1-2000
|
GB9131
|
GB/T13927 JB/T9092
|
八、衛生級焊接蝶閥零件材質：
|
零件名稱
|
材料
|
|
閥體
|
304、316、316L
|
|
閥板
|
304、316、316L
|
|
密封圈
|
硅橡膠、氟橡膠、聚四氟
|
|
閥桿
|
304、316、316L
|
|
填料
|
硅橡膠、氟橡膠、聚四氟
|
九、衛生級焊接蝶閥性能參數：
|
公稱通徑
|
DN（mm）
|
15～50
|
|
公稱壓力
|
PN（MPa）
|
0.6
|
1.0
|
1.6
|
|
試驗壓力
|
強度試驗
|
0.9
|
1.5
|
2.4
|
|
密封試驗
|
0.66
|
1.1
|
1.76
|
|
氣密封試驗
|
0.6
|
0.6
|
0.6
|
|
適用介質
|
空氣、水、蒸氣、油品等。
|
|
驅動形式
|
手動、氣傳動、電傳動。
|
|
連接方式
|
快裝式、卡箍式、外螺紋、焊接式等
|
